H-945 Risskleber Marmor

Eigenschaften

Risskleber H-945 hat ein sehr gutes Eindringvermögen auch in feinste Risse, sodass rissanfällige Natursteine beim Zusägen nicht mehr auseinanderbrechen können.
Die Verschnittraten werden stark reduziert.
Magerstellen im Stein werden optimal kaschiert.



Voraussetzungen

Flächen gereinigt und trocken ?

Wenn breite Risse (breiter als 0,5 mm) vorhanden sind, sollen dieselben von hinten mit einem schnellhärtenden Mörtel verspachtelt werden, damit das Harz nicht auslaufen kann.

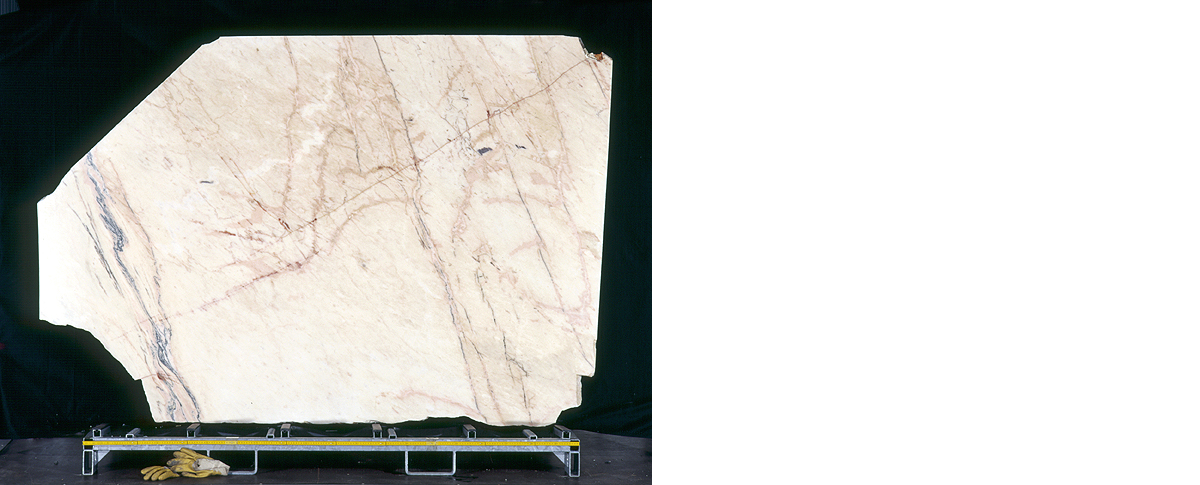

Rohplatten

Steinplatten mit Microrissen sollen zunächst bis zum Schliff 60 oder 80 geschliffen werden. Die geschliffenen oder gesägten Platten sollen eine Nacht gut belüftet trocknen können. Beide Harzkomponeneten sollen nach dem angegebenen Mischverhältnis mit einer Waage abgewogen und ca. 1 Minute mit einem Mixer gemischt werden. Risskleber auftragen, mit Traufel gleichmässig verteilen und besonders über Rissen leicht anhäufen. Wenn mehrere Platten geharzt werden sollen, müssen die einzelnen Platten mit einer stabilen PVC-Folie abgedeckt und evtl. mit Holzleisten als Abstandshalter getrennt werden. Die letzte Platte soll ebenfalls mit PVC-Folie abgedeckt werden, um die Durchhärtung des Harzes zu begünstigen.

Niedrige Temperaturen verlängern die Aushärtezeit siehe Tabelle unten.



Polierte Platten

Grundsätzlich sind polierte Flächen nicht ideal zum Verharzen, da durch den Polierschlamm Feinstrisse so verschlossen sein können, dass das Harz nur ungenügend eindringen kann. Beide Harzkomponenten sollen nach dem angegebenen Mischverhältnis mit einer Waage abgewogen und ca. 1 Minute mit einem Mixer gemischt werden. Sofern das Harz nur über einem Riss aufgetragen wurde, kann man nach einer Aushärtezeit von ca. 5 - 8 Stunden das überschüssige Harz von der polierten Fläche mit einer Rasierkinge abschneiden und dadurch das mühevolle Nachpolieren vermeiden. Wenn doch geschliffen oder nachpoliert werden muss, empfehlen wir unser POLIMA - Poliersystem.



Hinweise

  • Achtung ! Teilmengen-Entnahme ohne Waage = Mischfehler und Verlust der Produkteigenschaften !
    Für kleine, dünne, Stiche und Baustellen-Reparaturen stehen jeweils 60-ml-Kartuschen zur Verfügung.
  • Wenn ein Riss voll Wasser ist, kann kein Harz eindringen !
  • Das kurzzeitige Trocknen nasser Steinplatten mit der Gasflamme hat nicht nur keine positive Wirkung - es ist sogar schädlich wegen Kondenswasser - und Fleckbildung unter der Oberfläche !
  • Bei hellen und "weichen" Steinsorten kann das Harz, weil es sehr dünn ist, auch in die Steinporen eindringen und dann ggf. einen dunklen Streifen im Rissbereich erzeugen ! Vorversuch erforderlich!
  • Bei dunklen Steinsorten genügt es unter Umständen das Harz nur auf dem Riss aufzutragen und nicht über der ganzen Steinplatte.
  • Wenn die Harzkomponenten nicht richtig vermischt werden, kann dies zu irreparabler, grossflächiger Fleckbildung führen !
  • Das Harzgemisch kann nicht als Versiegelung auf der Stein - Oberfläche verwendet werden.
  • Zum Reinigen der Werkzeuge Solvent-B verwenden.



Inhaltsstoffe

Komponente A

Reaktionsprodukt Bisphenol A/F und Epichlorhydrinharze mit einem Molekulargewicht < = 700.


Komponente B

Polyamin.



Sicherheitshinweise für Flüssigprodukt

  • Hände durch geeignete Handschuhe schützen. Das Produkt reizt die Haut und die Augen.
  • VOR der Arbeit Hände und Arme mit Hautschutzcreme "Arretil " der Firma Stockhausen, Krefeld eincremen.
  • VOR dem Essen und VOR dem Toillettenbesuch Hände mit Seife (ph5) waschen.
  • Bei Hautkontakt sofort mit viel Wasser und Seife abwaschen.
  • Bei Augenkontakt sofort gründlich mit viel Wasser ausspülen und Arzt aufsuchen.
  • Bei Hautsensibilisierung soll Cortison Depot verabreicht werden.
  • Das flüssige Produkt darf nicht in Gewässer oder die Kanalisation gelangen. Leergebindereste sammeln (Auslauflöcher einstechen) und weiterverwenden.
  • gemischtes Fertigprodukt vor Verschlucken sichern.
  • Die ausgehärtete Harzmischung hat keine schädlichen Auswirkungen !



Verarbeitungs-Temperaturen / -Zeit / Aushärtung

  • unter 0°C / ewig / keine
  • unter 10°C / ca. 2 Std. / 2 - 3 Tage
  • bei 20°C / ca. 1 Std. / 1 Tag
  • bei 30°C / ca. 30 Min. / 1/2 Tag
  • über 35°C / ca. 10 Min. / 1/2 Tag



Verbrauch

ca. 50 g/qm



Lagerfähigkeit

ca. 2 Jahre bei trockener Lagerung




Unsere Gebrauchshinweise sind nur allgemeine Empfehlungen die für den jeweiligen Verwendungszweck bauseits geprüft werden müssen.

nach oben pfeil nach oben
